MIL-STD-1553 və ARINC-429 sistemlərini Ethernet və USB ilə birləşdirin. Şin monitorinqi, protokol çevrilməsi və laboratoriya inteqrasiyası üçün interfeys və əlaqələndirmə avadanlığı.
| Kanallar | 1 kanal, ikiqat ehtiyatlı Bus A / Bus B |
|---|---|
| Rejimlər | BC / RT / BM; tək və ya çoxfunksiyalı iş |
| Məlumat sürəti | MIL-STD-1553A/B · 1 Mbps |
| Host interfeysləri | 10/100BASE-T Ethernet + USB 2.0 High-Speed |
| Qidalanma | USB-C vasitəsilə 5 V DC; şindən qidalanma |

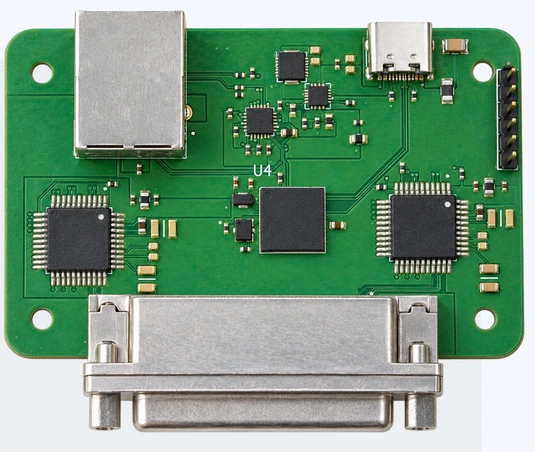

| Kanallar | 2 TX + 4 RX · ARINC-429 |
|---|---|
| Məlumat sürəti | 100 kbps / 12.5 kbps |
| Host interfeysləri | 10/100BASE-T Ethernet + USB 2.0 High-Speed |
| Qidalanma | USB-C vasitəsilə 5 V DC; şindən qidalanma |
Proqramlaşdırılan etiket filtrlənməsi
Texniki məlumat vərəqi · İngiliscə PDF ↓
| Əlaqələndirmə | Transformatorla əlaqələndirilmiş iki budaq |
|---|---|
| Şinin hər ucunda sonlandırma | 78.7 Ω |
| İzolyasiya rezistorları | 59 Ω |
| Transformator nisbəti | 1:1.41 |
| Qidalanma | Passiv; xarici qidalanma tələb etmir |

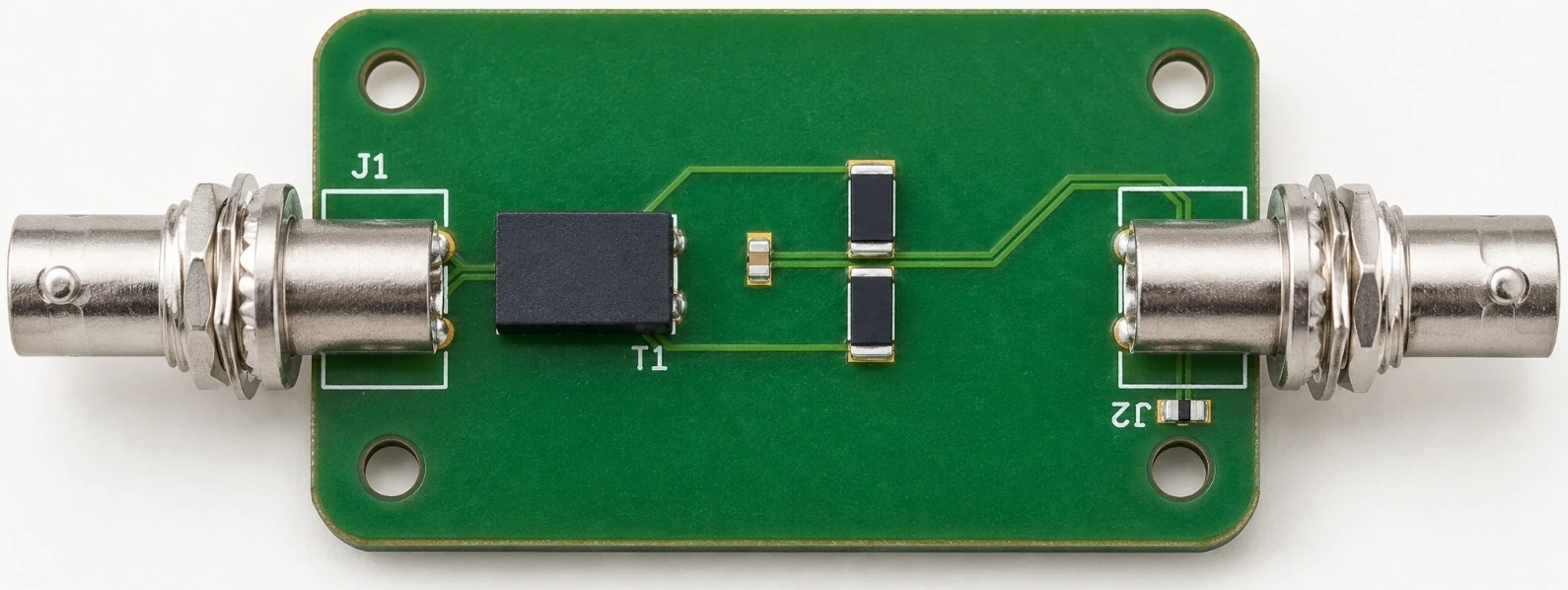

| Əlaqələndirmə | Birbaşa və transformatorlu əlaqələndirmə arasında sınaq interfeysi |
|---|---|
| Məlumat sürəti | MIL-STD-1553A/B · 1 Mbps |
| Budaq uzunluğu | 30 cm-ə qədər birbaşa budaqlar; BC / RT / BM sınaq avadanlığı |
| Qidalanma | Passiv; USB, Ethernet və ya xarici qidalanma yoxdur |
Hazırlanma, monitorinq və sınaq inteqrasiyası üçündür. Şin topologiyası, əlaqələndirmə, sonlandırma və proqram tətbiqə görə seçilir. Xüsusiyyətlər uçuşa yararlılıq təsdiqi və ya tam sistem sertifikasiyası demək deyil.
